变压器作为电力系统的核心设备，其安全运行直接关系到整个电网的稳定与用电设备的安全。而变压器的绝缘系统，正是保障其安全运行的“生命线”。
本期《同惠实验室》通过完整的对照实测实验，拆解一套可直接落地的标准化变压器绝缘测试方案，助力生产企业把绝缘隐患彻底拦截在出厂环节。
为什么变压器必须做绝缘测试？
变压器的安全运行完全依托内部绝缘系统支撑，这套系统的核心作用是严格约束电流的流动路径，避免电流流向非设计区域。

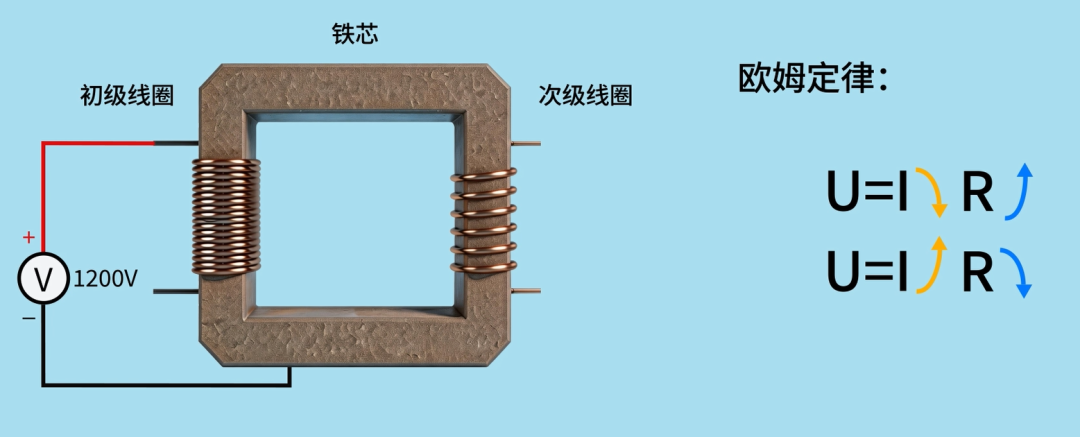

耐压绝缘测试的核心逻辑十分清晰：在两个相互绝缘的部件之间，比如初级绕组与铁芯之间，施加远高于其额定工作电压的高压并维持规定时长，全程精准监测两者之间的漏电流与绝缘电阻。
如果绝缘性能完好，高压环境下的漏电流会稳定维持在极小范围；一旦绝缘层存在破损、老化、受潮等隐性缺陷，绝缘耐受能力会大幅下降，高压下就会产生超标漏电流，当数值超过仪器预设阈值时，设备会自动判定FAIL不合格，精准识别出存在安全隐患的不合格品。
本次实验核心配置
本次对照实验全部采用同惠电子量产级标准测试设备，产线无需额外改装即可直接复刻落地：
● 核心测试主机：同惠TH9320交直流耐压绝缘测试仪，经济型智能安规测试设备，支持AC5kV/20mA、DC6kV/10mA强劲输出，完全覆盖小型低压变压器的常规绝缘测试需求。
元股证券:ygzq.hk● 配套测试夹具：高压测试线TH90003C、TH90003R，保障高压连接稳定无泄漏，避免接触不良引发的测试误判。
● 待测实验样品：
常规小型低压电源变压器，覆盖消费电子、工业电源等场景的通用量产型号。
三步标准化实测，全维度覆盖绝缘检测
本次实验按照行业通用规范，依次对变压器三个核心绝缘部位进行高压测试，完整验证绕组间、绕组与金属结构件之间的绝缘可靠性。
测试1：初级绕组对次级绕组——绕组间隔离性能验证
将测试线高压端与接地端分别夹持在初级、次级绕组的任意引脚上，设置测试参数：1200V耐压测试电压、500V绝缘电阻测试电压，耐压泄漏电流上限设为1.000mA，绝缘电阻下限设为0.1MΩ，测试时长3秒。
启动测试后仪器输出结果：漏电流0.015mA，绝缘电阻＞10GΩ，所有指标远低于阈值，判定合格，证明初、次级绕组之间的绝缘隔离完全有效，不会出现绕组间高压击穿短路的风险。
测试2：初级绕组对铁芯——主绝缘可靠性验证
苏州股票配资
将高压测试线两端分别夹持在初级绕组任意引脚与变压器铁芯/金属外壳上，保持与上一轮完全一致的测试参数，启动测试。

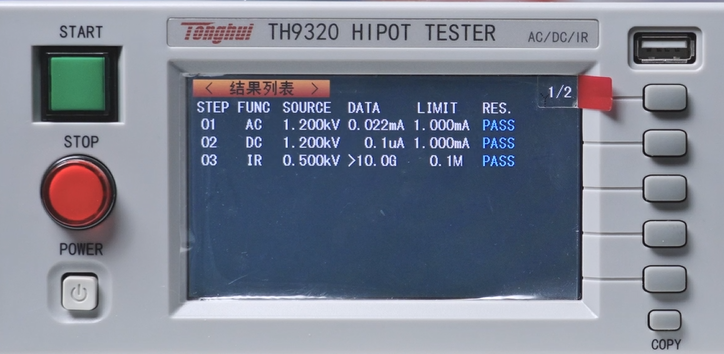

最终测试结果：漏电流0.022mA，绝缘电阻＞10GΩ，顺利通过测试，验证了变压器主绝缘的耐受能力达标，初级绕组的高压不会击穿绝缘层导通到金属外壳，避免整机出现外壳带电的安全隐患。
测试3：次级绕组对铁芯——低压测绝缘性能验证
将测试线两端分别夹持在次级绕组任意引脚与铁芯上，结合次级电压等级低于初级的特性，适当调低测试电压后启动测试。
最终测试结果：漏电流0.032mA，绝缘电阻＞10GΩ，判定合格，确保低压侧绕组与金属结构件之间的绝缘性能可靠，不会出现次级侧漏电短路的问题。
可直接落地的通用质检判定标准
结合安规行业通用规范，针对小型低压电源变压器，我们整理出明确的落地判定规则，质检人员无需复杂培训即可直接上手执行：
● 常温环境下使用DC500V测试时，初级对铁芯、初级对次级的绝缘电阻必须≥100MΩ，次级对铁芯的绝缘电阻必须≥10MΩ，这是绝缘性能的底线要求
● 合格变压器的漏电流会维持在极低区间：初级对铁芯、初级对次级的漏电流普遍在0.01mA-0.05mA之间，次级对铁芯的漏电流约为0.005mA-0.02mA。
如果测试数据完全符合上述范围，变压器绝缘性能即为合格；一旦数值超标或仪器直接判定FAIL，说明产品存在明确绝缘隐患，绝对不能流入下游装机环节。
总结
变压器绝缘测试是保障设备安全、防止电气事故的第一道防线。通过使用TH9320交直流耐压绝缘测试仪，遵循标准的测试流程，并对测试数据进行严格的阈值判定，可以有效地筛选出存在绝缘缺陷的变压器，确保投入运行设备的可靠性。
